新型電力設備“三相多功能相位伏安表”十余年研發生產經驗
在新疆主網迎峰度冬重點工程——庫車—阿拉爾—巴楚750千伏輸變電工程建設現場，氣溫僅5攝氏度，工程業主項目經理周楠對即將登塔作業的電網員工說。
該工程地處新疆阿克蘇地區的戈壁荒漠地帶，數百千米范圍內無天然屏障，風沙常年不息、氣候條件惡劣。頂著清晨的寒風，3名電網員工行走在60米高空的導線上。他們走得很小心，緩緩移至導線中央，調整好身體平衡后便著手開始消除間隔棒缺陷。地面安全監護人員始終緊盯現場，實時提示安全注意事項。經過一個小時的高強度作業，電網員工安全下塔。盡管他們戴著手套，雙手還是被凍得冰涼。
庫車—阿拉爾—巴楚750千伏輸變電工程是國網新疆電力為滿足南疆新能源開發送出與負荷增長需求建設的南疆新型電力系統示范區重點工程，也是一項擴大基建投資、助力穩增長惠民生的民心工程。該工程起于庫車750千伏變電站，止于巴楚750千伏變電站，新建阿拉爾750千伏變電站1座，線路全長485.03千米，新建鐵塔1049基，工程總投資30.4億元，計劃年內投運。
“工程投運后將進一步提升南疆地區的供電能力，有效緩解冬季用電壓力，更好地服務冬季企業生產和居民生活用電。"
一、功能特點（LYXW9000新型電力設備“三相多功能相位伏安表"十余年研發生產經驗）
三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量最終繪制出完整的六角圖。

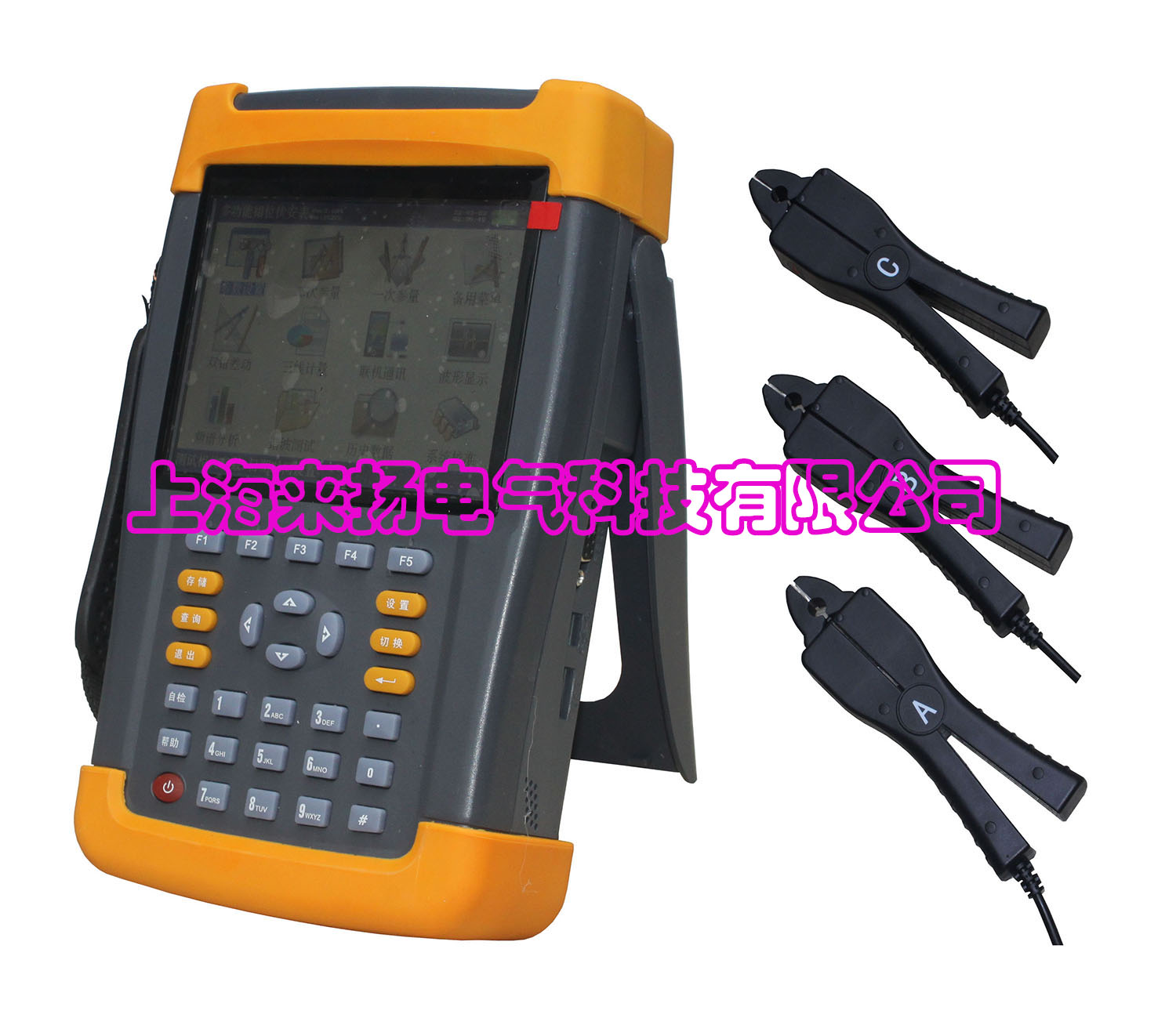

采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
可進行現場被測信號的諧波分析，能分析出2－50次諧波的各次含量，自動計算出總諧波失真度。
大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。
大容量鋰電池供電，連續工作長達8小時。
用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲2000組以上的數據。
可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
體積小、重量輕，便于現場使用。
預留USB接口，可用儀器來替代優盤等移動存儲設備。
二、技術指標（LYXW9000新型電力設備“三相多功能相位伏安表"十余年研發生產經驗）
輸入特性
電壓通道數量：3通道
電壓測量范圍：0~450V
電壓顯示位數：6位
電流通道數量：3通道
電流測量范圍：0~10A
電流顯示位數：6位
相位測量范圍：－180°～＋180°
諧波分析次數：2～50次
準確度
電壓：±0.2%
電流、功率：±0.5%
相角：±2°
諧波電壓含有率測量偏差：≤0.3％
諧波電流含有率測量偏差：≤0.5％
工作溫度：－15℃~ ＋40℃
充電電源：交流160V~260V
絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
體積：250mm×160mm×60mm
重量：1.8Kg
三、結構外觀（LYXW9000新型電力設備“三相多功能相位伏安表"十余年研發生產經驗）
（一）、外型尺寸及面板布置

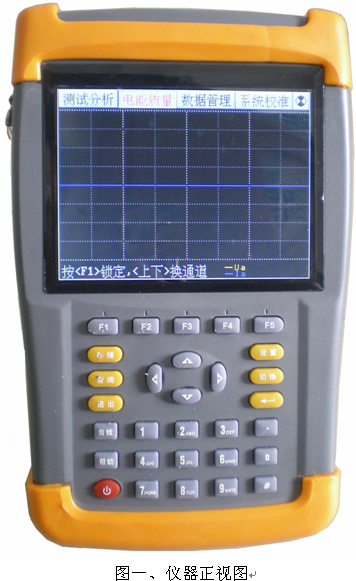

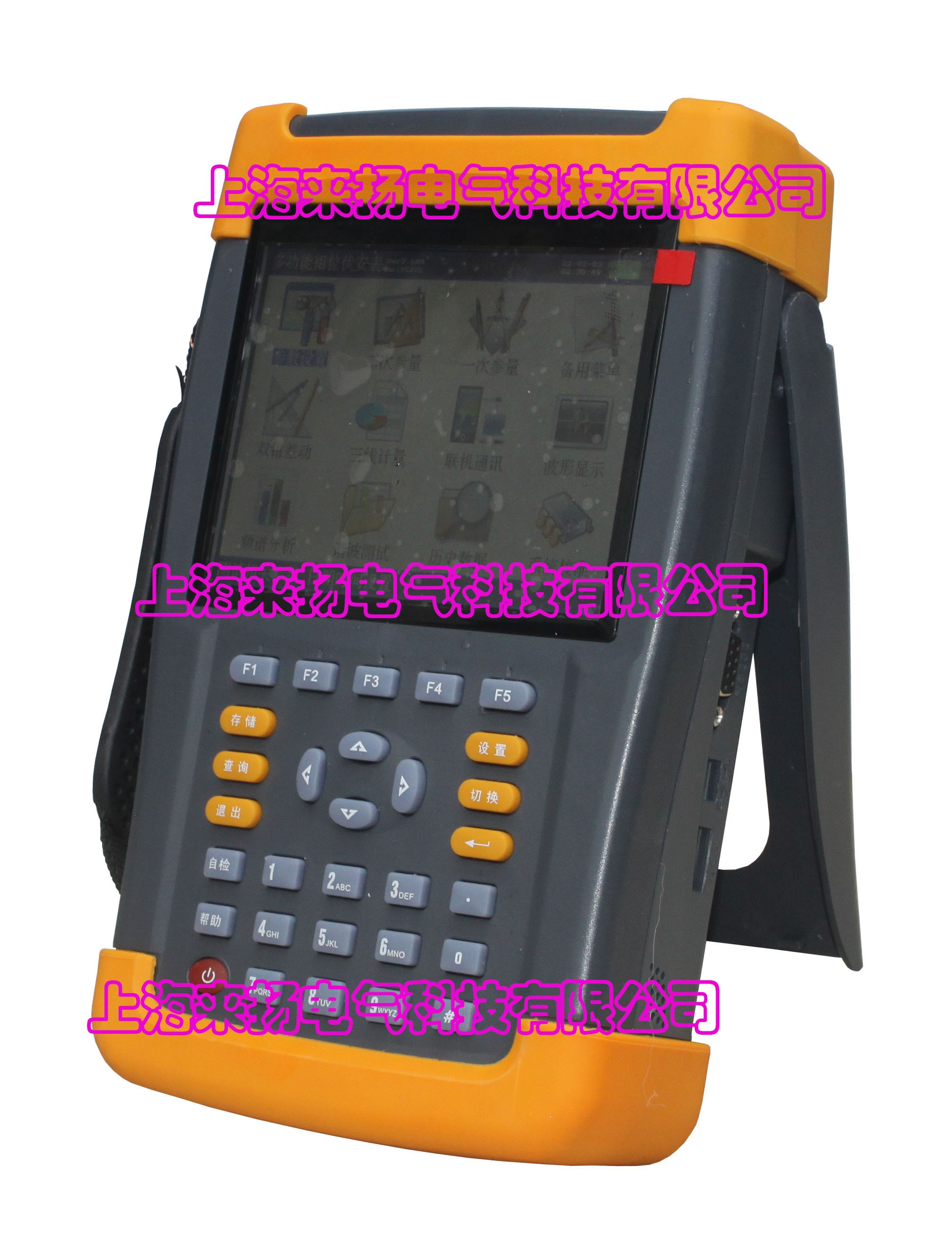

儀器外形正視如圖一：
儀器正面上方是液晶顯示屏，下方是按鍵區，頂端為接線部分，包括：四個電壓輸入端子UA、UB、UC、UN；三個電流輸入接口（A相電流鉗接口Ia、B相電流鉗接口Ib、C相電流鉗接口Ic）。
儀器的外接接口在右側，（見圖二）。在后支架打開時，可露出接口部分，包括以下三部分：
232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。
充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。
USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖二。
儀器的外包裝箱外型尺寸，如圖三所示：
（二）、鍵盤操作
鍵盤共有30個鍵，分別為：開關、存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各鍵功能如下：
開關鍵：用來控制儀器工作電源的開啟和關閉；使用方法是：按住此鍵２秒鐘以上，然后松開。
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏狀態下，上下鍵用來切換當前選項，左、右鍵改變數值。另外，↓還可以用于顯示子目錄菜單。
?鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，此鍵確定開始輸入和結束輸入。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單。
存儲鍵：在差動分析功能界面下應用，用來存儲測試結果為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：保留功能，暫不用。
切換鍵：保留功能，暫不用。
自檢鍵：儀器調試過程中用來燒字庫，此功能用戶不需用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5鍵：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)提示信息提示的相應功能。
“通過輸電運檢大數據管控平臺與‘疆電寶’APP協同，我們實現了驗收任務自動接收、缺陷智能錄入、測量結果自動計算、成果數據實時上傳的全流程管控。"新疆送變電公司南疆庫爾勒運檢分公司運行專責張麗軍介紹。作為此次驗收的負責人，他連日奔波于各現場核查缺陷，為后續消除缺陷、保障工程投運質量筑牢基礎。
與此同時，在阿拉爾750千伏變電站工程建設現場，建設者們也在全力奮戰。吊車動臂“揮舞"，機器轟鳴“奏樂"，電網員工們驗收設備、消除缺陷，工程建設進度不斷刷新。
為確保阿拉爾750千伏變電站按期投運，項目經理李占春連續多日?qǐng)?jiān)守在驗收一線。他組織現場管理、施工、設備廠家及超高壓公司等相關單位的100多人對工程開展全面消缺驗收。白天，他積極與驗收?qǐng)F(tuán)隊對接，配合驗收人員開展一次設備安裝、主變壓器耐壓試驗等重要環節工作；夜晚，他組織召開消缺推進會，匯總分析并解決問題，制訂消缺方案，安排次日具體分工。最后，他協調驗收人員對設備進行復查，確認缺陷全部消除，設備運行正常。
截至目前，2025年新疆規劃的10項迎峰度冬電網建設工程已有7項順利投運，累計新增變電容量160萬千伏安，線路長度977.3千米。庫車—阿拉爾—巴楚、兵準工業園電廠等三項750千伏輸變電工程建設也正在全力沖刺中，預計年內投運。10項迎峰度冬電網建設工程全部投運后，將有力增強區域供電能力，優化網架結構，保障能源穩定供應和人民群眾溫暖過冬。
本公司是專業生產“上海異頻法介損儀"高壓電力設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。
本產品攜帶方便、測量快速，抗干擾能力強，便于現場使用。在使用本儀器之前請仔細閱讀本產品的使用說明，如果在使用過程中遇到任何問題可與我們直接聯系！（上海來?yè)P(yáng)電氣轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
